HDD Usage

即使我作为一名 2016年上大学的老狗，我遥想，哪怕是在我入学那个年代，HDD 在笔记本电脑上做系统盘也已经将是过去了，彼时我看到家里台式开机要一分钟多（然后家里的神秘软件提醒你开机花了一分钟），然后上大学新买的笔记本开机只要半分钟，这给了小小的我比较大的震撼（这台笔记本没用多久我就换 Mac 了，花了当时我眼里的巨款，Mac 陪我度过了整个大学四年）。然后上学的时候其实发现大家情况都差不多，没什么 HDD 机器，只有我的舍友有 HDD NAS 盘。后面做 DB 的时候，其实基本没有什么 Storage System on HDD 的 paper，我印象中很深的是，RocksDB 和 WiscKey 很多地方都说明了自己专门给 SSD 做优化，包括 2020 年以后，TUM 的很多 paper 也在挖掘 io_uring 和 NVMe 的带宽（我打满了 4KB 读写 iops/带宽 ！我无敌了！<— 大概是这个画风），我们回忆一下，io_uring for High-Performance DBMSs: When and How to Use It 给的 1.5M iops。那 HDD 呢？正常盘可能 150-170 4KB iops，读单盘吞吐能打到 300MiB/s，然后近线一般的盘可能 7200RPM，150-180 iops（当然有一些技术能让这些 IOPS 增长 2-3 倍，比如 MACH.2 或者高吞吐盘）。额，你确定要用？而且 SSD 单盘容量也好做，QLC 盘现在都有能买的 120TiB 的了。像 Five Minutes Rule 在 20 年 21 年左右推算的成本曲线中，SSD 过几年就在任何角度都能一脚踢死 HDD 了（包括成本上）。

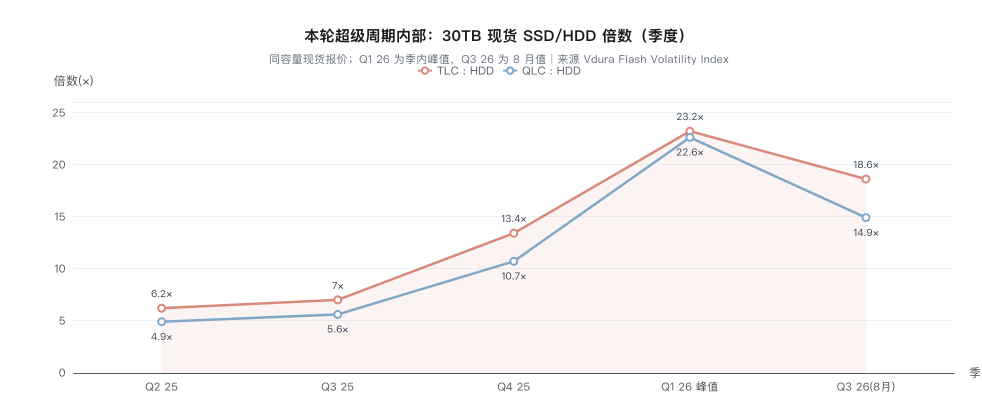

那故事哪里变了呢，首先我们要讲一个一句话鬼故事：诶我看 S3 （对象存储）不是跑在 HDD 上吗？相对于全闪+高性能网络的集群，HDD 这套可能存算比需要调整一下，机器带更多的盘，然后希望上游用更顺序的读写来饱和 IOPS 和带宽。这套价值在于，2026 年 SSD 价格 / HDD 价格可能比 2021 年那篇论文发的时候还悬殊了，因为 SSD 因为众所周知的原因价格在狂飙。然后图片呀视频啊量比较大，访问又是大部分时候是顺序的，比较适合存储在 HDD 上。这里最重要的还是成本问题。我找 AI 列了一下表格，不一定完全靠谱，毕竟企业采购价格之类的可能不一样，但是可以作为参考:

  1. SMR/CMR-HDD 仍是容量成本地板：$40/TB 量级（合约）/ $35–54（零售），SMR 比同代 CMR 再高约 8–15% 容量、/TB 更低，但只适合顺序写、需要主机端 zoned/SMR 栈支持；
  2. QLC SSD：$603/TB，约为 HDD 的 14.9 倍，但随机读 IOPS / 瓦、机架密度领先两个数量级（122TB 单盘 vs HDD 32TB），是 AI 数据湖 / 对象存储 / CDN 的 HDD 替代层；
  3. TLC SSD：$753/TB，约为 HDD 的 18.6 倍、QLC 的 1.25 倍，买的是 1–3 DWPD 耐久、稳态写性能和低延迟（读延迟 60µs 级 vs HDD 平均 4.16ms）；
  4. HAMR（Exos M）不是独立第四类介质，写入语义仍是 CMR，成本介于传统 CMR 与 SMR 之间，意义是把 CMR 单盘容量推到 32/36TB、改善 W/TB；

额，那为什么我们个人用户不买 HDD ？其实现在很多个人用户需求被云卡住了，小企业自己上云买东西虽然其实比自己组硬件贵很多，但是对他们来说确实少了很多麻烦。但云厂商或者企业规模如果大了，就会感觉，啊我觉得 HDD 编程虽然麻烦（可能要做好 EC 之类的东西），但对企业来说，可以苦一苦程序员和硬件、固件之类的部门，让相关部门写 HDD 代码来降低很多冷数据或者近线数据存储的成本。

HDD 的硬件和近线服务



我们先再详细介绍一下这块知识（虽然大家应该都看过了）

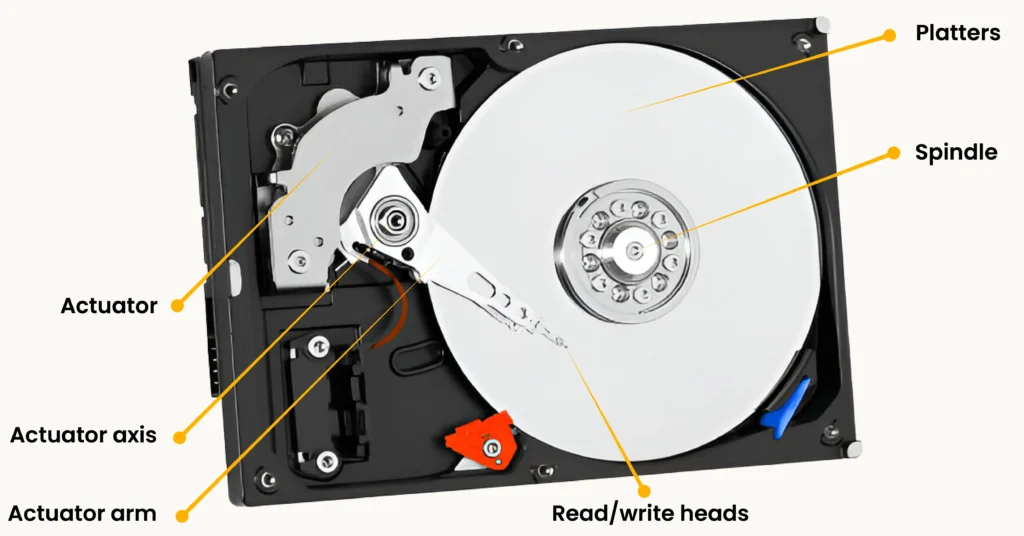

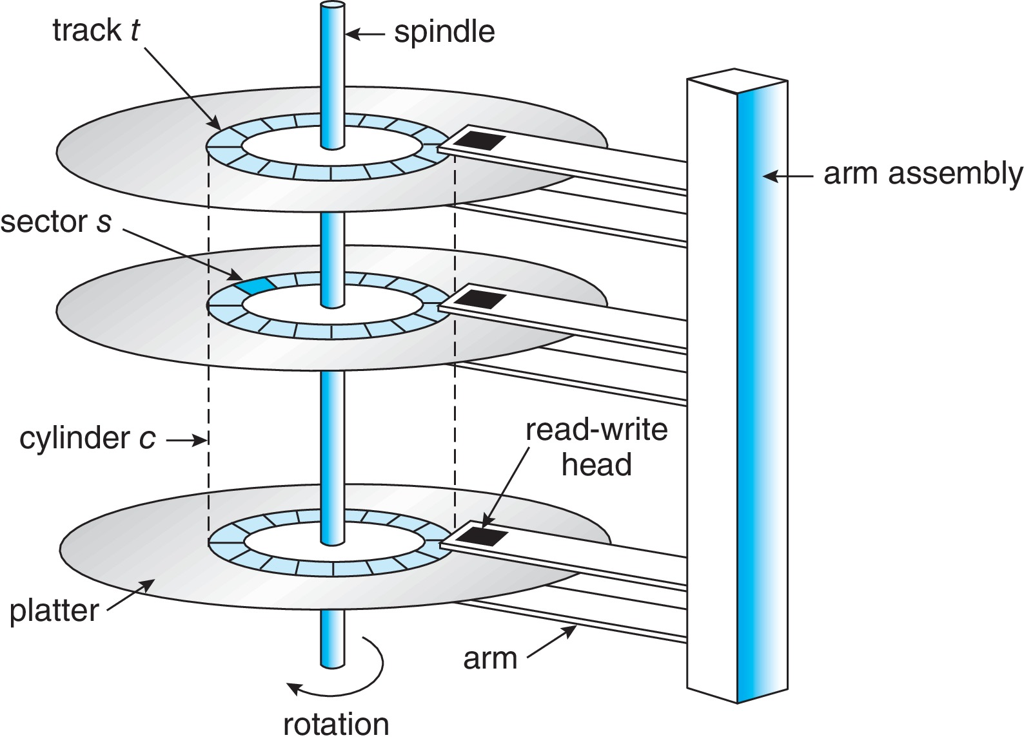

这个图大家应该都看过很多次了，我们以读写来介绍一下这里的行为。这里也可以看 Branch Education 的一个科普视频 How do Hard Disk Drives Work? (Youtube) 来粗略的了解一下这一块的细节。

  1. HDD 是多个盘片组成的
  2. Spindle 是带着大家一起转的，转的速度相对快
  3. Actuator 会 Seek 到对应的位置来读写，这里上面有对应的读写头
  4. 盘片的几何结构会有一些很简单的推论，比如外道读取比内道块

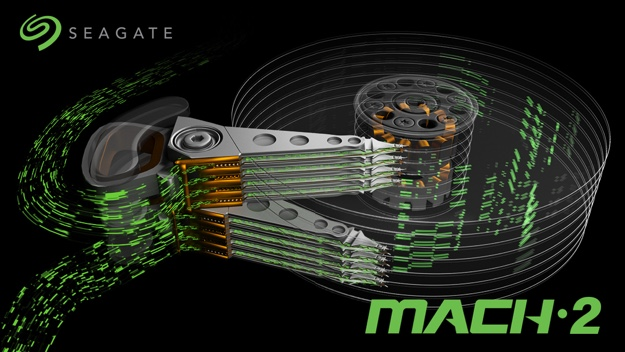

然后这里可能你会发现，诶我并发上不去啊，因为它机械臂可能就这么一个。当然这里有 MACH.2 之类的方式，大大增加复杂性，来提升这里读取 iops/带宽

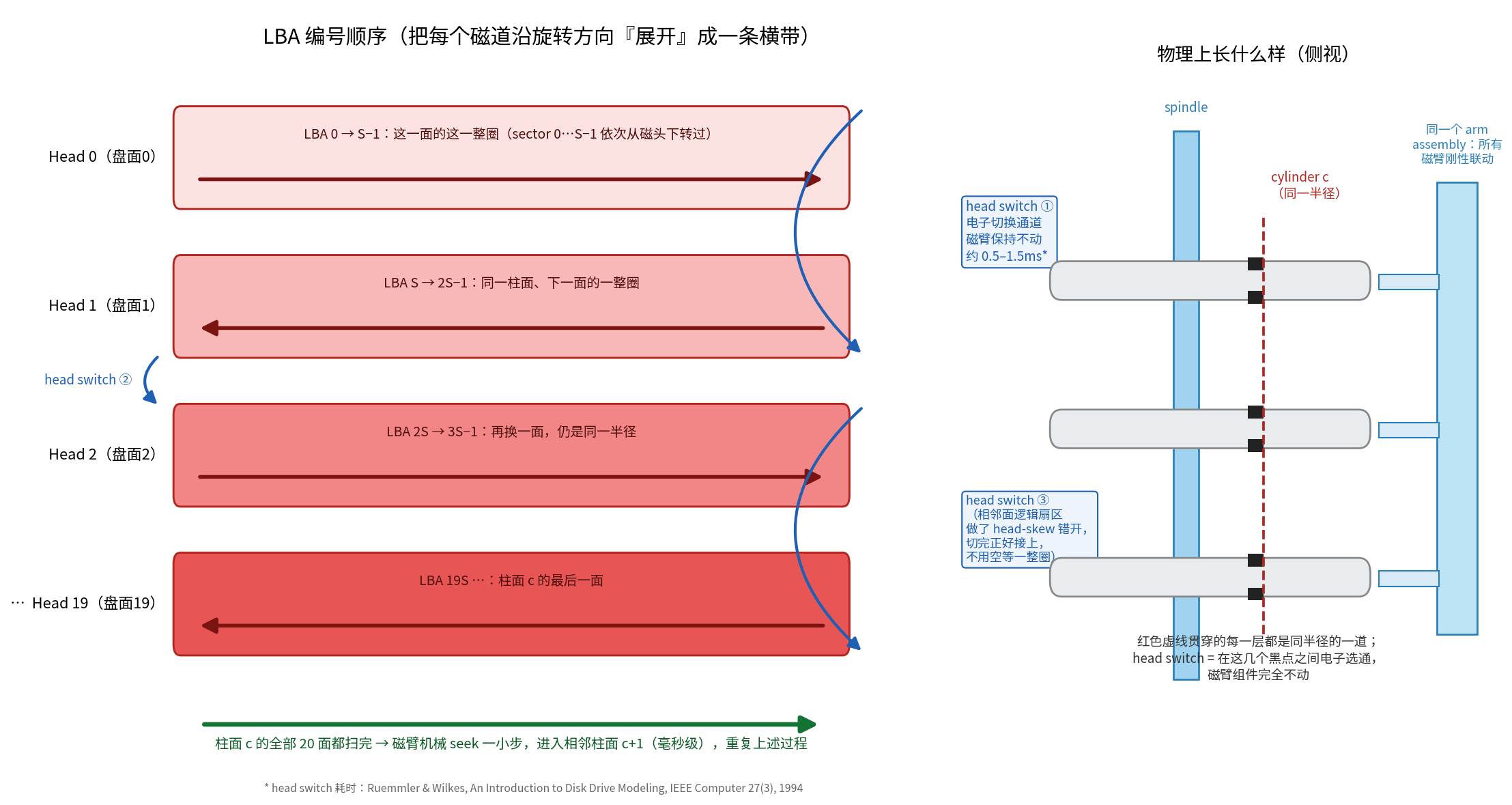

我们接下来会有一个问题，Linux 之类的机器上，SSD/HDD 被抽象为块设备，这个块可能对应盘面上 512B/4KiB 的 Sector。我们可以有一个大概的规则（所以，我们可以按照 LBA 的规则，来推算一些大致规则）：


所以根据这个规则有一些简单的推论。

1
2
3
4
5
6
7
8
9
10
11
速度
(MB/s)
  280 │╲
  240 │  ╲
  200 │    ╲___
  160 │        ╲___
  120 │            ╲____
   80 │                 ╲___
      └──────────────────────→ LBA
        0                  最大
       (外圈)              (内圈)

当然这个并不完全，盘上可能会有坏块什么的。但大概是我们拿硬件可以观测到这样的规则。所以，有的地方如果把 HDD 当成近线或者在线的设备，盘可能会控制：

  1. 真的能 Aware 使用块分布方式的话，可能会把热块放到把经常读写的东西放在 (1) 低 LBA 的地方，来保证转速快 (2) 可能会把这种数据放到中间，这样大家都离它很近了
  2. 可能会控制盘的使用水位（极端场景可能使用30-40%）。SSD 控制盘水位通常根 WAF / GC 有关，而 HDD 通常为了近线的使用这些数据。

HDD 的使用模式

HDD 适合什么场景呢？我们其实可以根据贫乏的 iops 想到，对于 SSD 而言，写的顺序性和 Block Size 会影响 SSD 的写放大和 GC，对于 HDD 来说，我们可以想到：

  1. 在单盘上，我一端是顺序 IO，就是我完全顺序的去用（这里读写都算， 毕竟你大部分时候怎么写的就得怎么读）；另一端是很随机的按照 4K 或者更小的 512B Block 来随机 IO。但其实这中间是能 Trade-off 的，我比方说用 1、2、4 MiB 这样稍微大点的大小（当然，可以更大）的大小来写呢？
  2. 这样，我们比方说，在集群里面，按照这些大小来用，然后把这个打散，能利用更大的容量

(2) 我们之前会看到，这块东西…其实就是 RAID 0 所做的，比如条带这个词起源于 RAID（RAID 0 就叫 striping）。想象 4 块盘，把一个文件按固定大小（stripe unit，比如 64KB）轮流写：

1
2
3
4
5
6
逻辑文件:  [U0][U1][U2][U3][U4][U5][U6][U7]...

盘1: U0  U4  ...
盘2: U1  U5  ...
盘3: U2  U6  ...
盘4: U3  U7  ...

事实上我们会发现，诶我们走到了做 RAID 的前辈走过的路上。上面这张图 U0 之类的被当作 Stripe Unit。那么我们继续按照 RAID 的思路来分析一下：

  • RAID-0 相当于单副本，通过并行换性能
  • RAID-1 相当于2副本;
  • RAID-5 相当于EC的k+1模式, k个数据块+1个校验块;

我们也会发现，这块 RAID-5/RAID-6 其实在往前走一步，某种程度上还能到 EC 上。这下都通了。这里我们有 Striping 这样的单元来做「比较顺序的写」，然后也有 EC 来做某种程度上的备份冗余。所以在 Meta 和 Google 的文章中，都提到了 EC 的重要性，用这个做冗余。

我们有一些内容作为佐证：

  1. Colossus under the hood: a peek into Google’s scalable storage system https://cloudblog.withgoogle.com/products/storage-data-transfer/a-peek-behind-colossus-googles-file-system
  2. f4: Facebook’s Warm BLOB Storage System https://www.usenix.org/system/files/conference/osdi14/osdi14-paper-muralidhar.pdf
  3. Facebook’s Tectonic Filesystem: Efficiency from Exascale https://www.usenix.org/system/files/fast21-pan.pdf
  4. Availability in Globally Distributed Storage Systems https://www.usenix.org/event/osdi10/tech/full_papers/Ford.pdf

HDD 的部署

SSD 部署的时候，我大概可以划分一个大概的部署:

  1. SSD: 2U24，24 个（也有32个的）前置热插拔 NVMe/SAS/SATA 盘位，当然这 24 是数据盘，系统盘可能有额外的 M.2 之类的插口
  2. HDD: 4U60，可以插 60 块 HDD 盘，当然也能插一些 SSD 或者 WAL 或者系统盘什么的

那我们会发现，SSD 我比方说哪怕是 PCIe Gen4，我可能存储都是 2×100GbE、2×200/400GbE 这种配置，HDD 呢？我们算一个 60 x 300MB = 18GB/s，可能我插两张 25G 网卡挺好了（X）。当然，这里有可能会考虑插 SSD 盘作为 HDD 的缓存，不过这里插盘也有问题，就是本来大家 60 块盘挂一块挺好的，现在你如果一张服务这60张，那这个故障率本身也得好好考虑了。

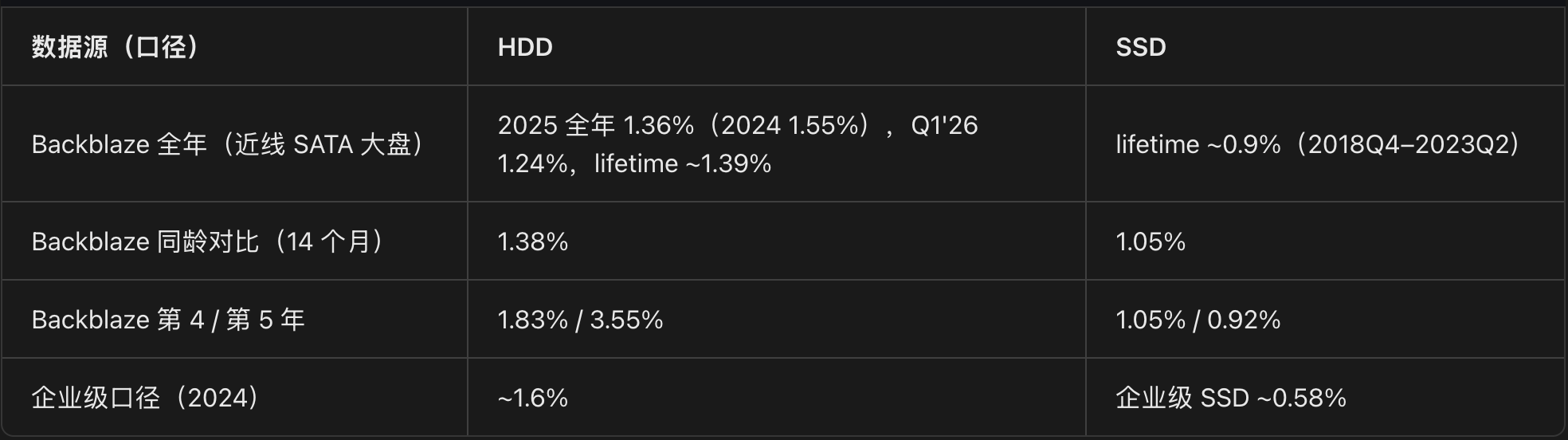

关于部署，我们肯定能提到坏盘。Backblaze 会有一些坏盘 AFR 统计：


看着大概 SSD 好点，不过其实坏盘机理不一样，SSD 还有经常换固件的、HDD 也有什么摆一起了互相影响之类的问题。此外，我们也说了机器可能插 60块 HDD 盘，这样我们拿 AFR 1.4% 算，可能 4U60 一年内就平均每节点每年坏 0.84 块了。反正做存储的各种情况都得考虑盘坏了重建之类的问题，对于 HDD，这个负担原则上会比 SSD 重一些（毕竟写的慢），可能需要细一点的设计。
