OSDI'10: Meta Haystack paper

Meta 在 2010 年发布了 Haystack 的论文，在 2014 年发布了 F4 的论文，21 年发布了 Tectonic 的论文，然后 23 年发了 Tectonic-shift 的论文。准确的说发表年份比上线年份是晚点的。

Haystack

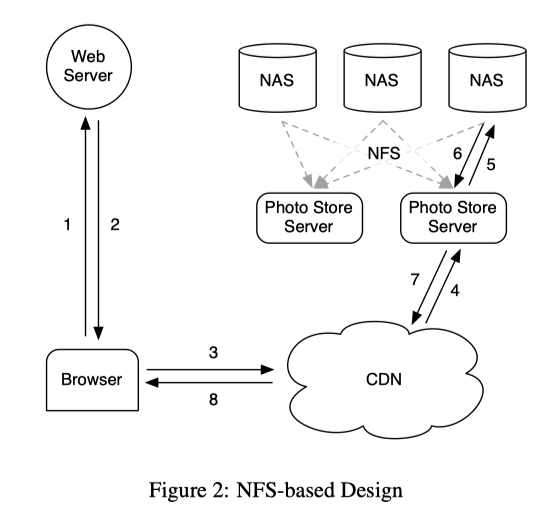

图片数据之前在 HDD NAS 上，通过 NFS 访问。一次请求对应递归目录查找 -> inode 读取 -> 读数据。据论文说「目录规模过大时曾超过十次磁盘操作，缩小目录后一般仍需三次」，然后本质这里已经是冷存了，因为热存在 CDN 上，所以本身访问会有随机性。这里的瓶颈在 HDD IOPS 上（看过上一篇博客就会很清楚）。之前的架构如下图：

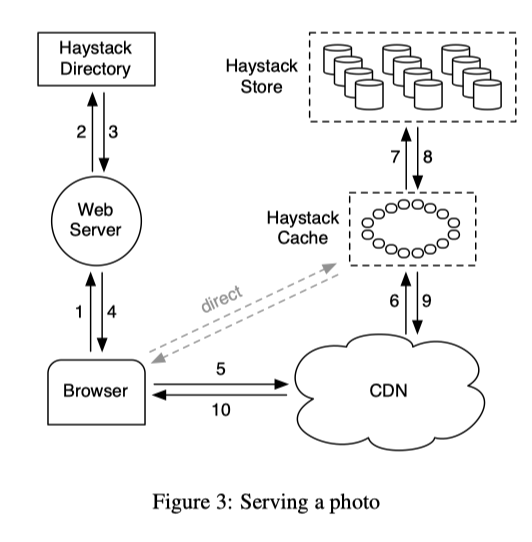

有 Haystack 之后：


这里论文的一些设计基础我罗列一下：

  1. 简单（这个我觉得在任何时代都很重要）：在生产环境中，一套易于实现、易于维护的设计，其价值再怎么强调都不为过。由于 Haystack 是新系统、缺少多年的生产级检验，我们格外注重保持其简单。正是这种简单性，让我们得以在数月而非数年之内构建并部署出一套可运行的系统。
  2. Metadata 的路径开销：「在我们基于 NAS 的方案中，一张照片对应一个文件，每个文件至少需要一个 inode，而一个 inode 有数百字节之大。在这种方案下备足主存并不划算。」
  3. 文件层「Haystack」（这个是本篇文章里面比较被普及的部分了，但我事后看来感觉只看这点会形象对这个论文核心的理解）：把多张照片存进同一个文件，因而维护的是非常大的文件
  4. 元数据切分（我觉得这点其实比较核心，像 Mantle 这样的系统也是借助这点，这点其实很简单，但正是简单才有 insight）：应用元数据（application metadata）指构造 URL 所需的信息，浏览器凭此 URL 取回照片；文件系统元数据（filesystem metadata）则指一台主机取回其磁盘上照片所必需的数据。论文有个核心是，把这里元数据切小，把 app metadata 和 filesystem metadata 切开，然后让 filesystem metadata 能缓存在内存中，然后让存储节点内存能 serve 更多的 items。
  5. Workload: 认为在 CDN 之后，Haystack 缓存数据本身不太经济，因为过了 CDN 一层，非新写入数据再 cachehit概率相对低，只有新写入的数据相对比较温热，这里再次 Haystack cache 可以缓存新写入的数据

这里其实对用户而言，提供了一个 Object Storage 的抽象（论文后面也提了 Object，当然我们今天提到 Object Storage 可能本质类似提 S3 了 ），给 http://⟨CDN⟩/⟨Cache⟩/⟨Machine id⟩/⟨Logical volume, Photo⟩ 这样的 url。

架构

  • Directory 是 Haystack 的一个比较粗的「应用元数据」层
    • 决定请求应该走 CDN 还是 cache，并对真实打到 Haystack 的请求在各个存储节点 / Logical Volume 做 Load balance。我理解在这篇论文里面，它 Aware 一个 Key 具体分布在的 Logical Volume，同时做一个冷热切分和存储级别 Volume 管理。感觉本身它会需要是一个能 Scale 的库了
    • 管理机器 / Volume 的 RO / RW 状态
    • 这里逻辑卷对应一个 K 副本的物理状态，这个3副本的状态分布会进 Directory，故障机器的数据丢失后，会移除对应映射，新机器上线后再补充
    • 把数据存放在一个带复制的数据库中
    • 问题1：这里我们知道，Directory 决定把数据存在哪个逻辑卷，但是我们会有一个写数据 - 发布的流程，然后还会有写失败。比如 3 副本写失败，这块本质问题是 (1) 你没法保证写成功 (2) 你写到一半来了个读者，你告诉它能读，但如果写真的失败了怎么走（如果去这个 volume 读，发现 mdt 有，说明写成功了，没有等于读不到或许也是可以的；或者可以走一个写数据 — 发布的流程。感觉这里疑似往简单做了）。我个人感觉这个论文 Directory 似乎没有做这种发布的流程，只是做了一个「这个 key 会在哪里」，但没有写这些数据何时可见，并决定了一个条目应该去那个 Logical Volume
    • 问题2：如果问题1 是成立的，意思是这个条目是否存在交给 HDD 存储 Volume 决定，这里是一个2层的映射。同时这里的多副本之间，要么在3副本之间做一层 2PC / Consensus，如果选到的写成功就能读到，否则就读不到；要么是有个 Publish 路径。不然这个地方多副本之间的语义也很难拿到一个一致的结果？
    • SeaweedFS Filer 上传路径先完成 chunk 上传，再保存路径到 chunk 的引用。这使正常路径的元数据发布晚于数据写，感觉虽然有 trade-off，但是一致性语义还是更清晰的，就把这里发布和一致性写的可见交给 Filer 这么一层了
  • Cache
    • 一个分布式哈希表
    • 照片在上传后不久被访问得最频繁；而对于我们的工作负载，文件系统在「只读」或「只写」时通常表现更好，读写混做时则不然（见 4.1 节）。因此，若没有 Cache，可写的 Store 机器将承受最多的读取。
    • 这里没有详细讨论 Cache 的实现，不过感觉也不重要，可能当成一个 Blob Key-Value KV 就行。
  • Store 节点上有 Volume
    • 对外提供的逻辑是 /hay/haystack_<逻辑卷 id> 上的 key
    • Haystack paper 说它这里用单机 RAID6 256KiB 为条带来写入
    • 按照 100G 之类的配置大小切物理 Volume，存储成 xfs 上的文件。
      • 这里认为 XFS Extent 的形式对存储大文件很友好，方便这些东西 load in memory；然后 preallocation 效果比较好
      • 逻辑 Volume 是上层的概念，这里应该选 3副本 写入，然后这些机器决定怎么对应到物理 Volume 上

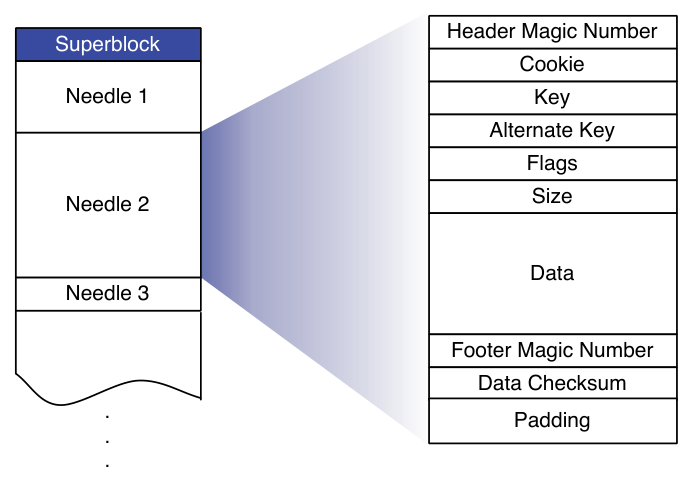

    • 每张图片在 Volume 内被存储为下面的 Needle 的形式，然后全部缓存 (key, alternate key)在内存中。这个感觉很 adhoc，论文描述「出于历史原因，照片的 id 对应「键」，而其类型（type）用作「备用键」。上传时，Web 服务器把每张照片缩放为四种不同尺寸（即类型），并把它们存为各自独立的 needle，但共用同一个键。这些 needle 之间的关键区别在于备用键字段（即图片尺寸），按尺寸从大到小依次可以是 ‘n’、’a’、’s’ 或 ‘t’。」
    • offset=0 表示删, 我不太清楚他这里为什么是直接标记 offset =0 而不是多 Log 一条 offset = 0 的 Needle，我个人其实 prefer 后者一点
    • 这里额外的优化是一个图片 4个 alternate key，可以直接丢一起，本质相当于又压缩了一次，「它们共用同一个键（64 位）、备用键各不相同（32 位），因而数据大小也各不相同（16 位）。除了这 32 字节之外，由于哈希表等开销，Haystack 每张图像还要消耗约 2 字节，于是同一张图像缩放得到的四张照片合计为 40 字节」
    • 我们假设一块盘 24TiB，这里按照这个 in memory format, 如果平均 256K 一组图片，论文写每组四尺寸 key 合起来 40B，不考虑内存索引结构的装填因子需要 3.75GiB 左右的内存。感觉插满 60块 HDD ，这里会到接近 230GiB 内存，倒也不是不能接受。

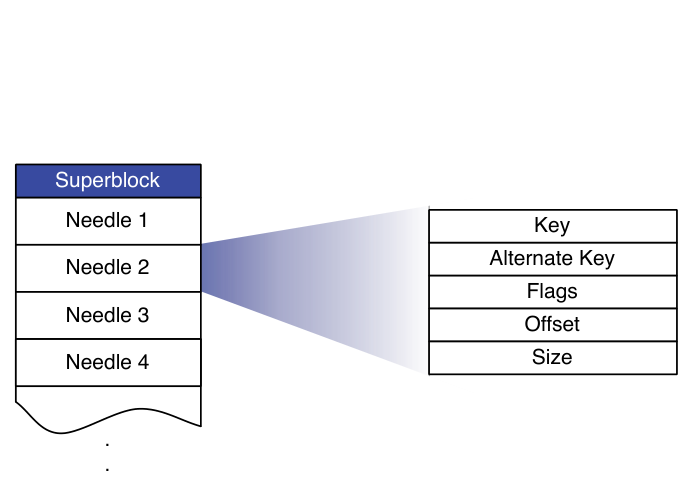

    • 存储 Index File 来类似写的 Checkpoint，便于恢复 in memory index。这里可以可以从这个索引推出一个推论，本质上 Volume 内的 Metadata 是 HDD 上的 Needle 决定的，in memory index 是这些 Needle Log Replay 出来的（删除略微在这个框架外，是直接更新 Needle 的）。
    • 这里可以 Compact，这里设计意图应该是重写：「删除的分布规律与照片浏览类似：越新的照片越可能被删除。在一年的时间跨度内，约有 25% 的照片会被删除」。但是回顾之前的物理 Volume 和逻辑 Volume，这里感觉需要 Dir 层决定一些调度策略，然后决定单机还是分布式去处理 Volume，论文没有提到这里是怎么决策的，我感觉我这点倒是蛮好奇的。



总结

Haystack 提出了一些比较好的设计，比如元数据的抽象切分（Dir 和单机元数据），同时定义了一些比较简单的语义，论文作者认为系统要简单，我觉得这是很对的。但即使这样，它有个可以推导出的设计 Point 是以HDD 为核心，关于分布式的部分描述非常语焉不详，可见性之类的语义写的不太充分，看不出来作者这一块的语义保障和取舍。可能直接看 SeaweedFS 的一些设计，虽然没有这么简洁，但是会完善一些。
